Ізолон ППЕ-загальні характеристики.
Ізолон ППЕ - НОВИЙ СТАНДАРТ ЯКОСТІ ТЕПЛОІЗОЛЯЦІЙНИХ МАТЕРІАЛІВ .

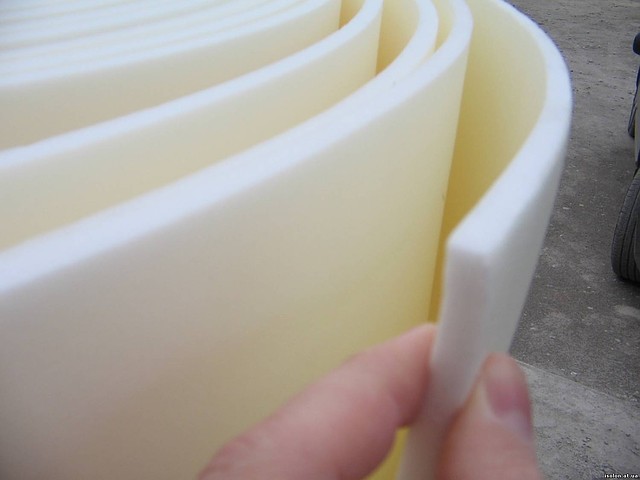

Ізолон ППЕ-фізично зшитий пінополіетилен з поперечно-пов'язаність язано комірчатою структурою, гігієнічно чистий, стабільно еластичний, закритопористий при низькій щільності від 30 до 200 кг/м3, практично паронепроникний і малогігроскопічний, з дуже низьким відсотком водопоглинання - менше 1% (за об'єднання об'ємом) хороший теплоізолятор і шумозахист від ударної передачі звуку, який має високу стійкість до атмосферних впливів, в тому числі і до ультрафіолетового випромінювання, не втрачає гнучкості й еластичності при - 60С, витримує тривалий вплив температури + 125 проС. Переваги цього матеріалу перед використовуваними в цілях тепло - і шумоізоляції в будівництві житлових і общественных будівель (мінераловатних і скловолокнистих плит, пінополістиролу, пінополіуретанів, м'яких деревно-волокнистих плит і інших) полягає насамперед в екологічній чистоті і збереженні стабільності всіх основних експлуатаційних властивостей (теплоізоляційних та акустичних показників, вологостійкості і гідрофобності, пружності й еластичності) протягом тривалого період годині при всіх умовах експлуатації.
Крім цього, ІЗОЛОН володіє хорошими мікробіологічно-, масло-, нафто-і бензостійкими характеристиками, сумісний практично з будь-якими будівельними матеріалами.
ТІПІ ІЗОЛОНУ
В залежності від технології виробництва та використовуваної сировини розрізняють такі типи ІЗОЛОН ППЕ:
• ППЕ і ППЕ-Л - фізично зшитий пінополіетилен, спінений на вертикальній печі, має поперечно-пов'язану структуру. Проводитися відповідно з 3-стадійним процесом вертикального спінювання (екструзія, зшивання, спінювання).
• ППЕ НР - фізично зшитий пінополіетилен, спінений на горизонтальній печі.
• ППЕ НХ - хімічно зшитий пінополіетилен, спінений на горизонтальній печі.
МАРКИ ІЗОЛОНУ
Марки ІЗОЛОН ППЕ визначаються кратністю спінювання (від 05 до 35) і товщиною (від 0,8 до 6 мм для одношарового матеріалу, до 50 мм - для багатошарового).
ІЗОЛОН ППЕ-Л - проводитися методом ламінування, тобто нагрівання листів ІЗОЛОНА і з'єднання єднання їх під тиском.
ППЕ ФР, ППЕ кл. 1. - марки з добавкою антипіренів (вогнегасних добавок).
ВАЖЛИВІ ПОКАЗНИКИ ІЗОЛОН ППЕ:
• Широкий діапазон товщин (від 0,8 до 50 мм)
• прекрасні фізико-механічні властивості
• можлива поставка матеріалу з вогнегасними добавками (тип ФР)
• вибір м'яких якості відповідно до типу та марки
• упорядкована закритокоміркова структура
• прекрасні термопластичні властивості, особливо характеристики термо-і прес-формування
• широкий діапазон робочих температур
• прекрасні теплоізоляційні властивості
• дуже хороша звукоізоляція ударного шуму
• мале значення водопоглинання
• дуже низька паропроникність
• хімічна інертність
• відсутність запаху
• екологічно і хімічно нейтральний
• безпечна утилізація за допомогою переробки, спалювання.
ІЗОЛОН МОЖЕ бути використаний у якості:
• теплоізоляційного матеріалу
• ударозвукової ізоляції
• амортизуючого ударно-навантажувального покриття
• плавучого матеріалу
• основи для нанесення липкого шару
• ущільнювача
• пакувального матеріалу
ОБЛАСТІ ЗАСТОСУВАННЯ ІЗОЛОНУ:
• автомобіле-, машинобудування
• будівництво
• нафтовидобувна промисловість
• виробництво холодильного обладнання і повітроводів
• товари народного споживання (вироби для спорту та відпочинку, взуття та ін)
• виробництво одно-і двосторонніх скотчів
• шкіргалантерейні вироби (прокладка, вставки в сумки, валізи, папки і т. д.)
ФІЗИКО-МЕХАНІЧНІ ВЛАСТИВОСТІ ІЗОЛОН ППЕ
| Щільність, кг/м3 | від 33 до 200 |
| Межа міцності при стисненні (25%), МПа, не менше | від 0,015 до 0,035 |
| Коефіцієнт теплопровідності, Вт / м. До | від 0,031 до 0,048 |
| Коефіцієнт теплозасвоєння (при періоді 24 години) | |
| при умів. А | 0,39 |
| при умів. Б | 0,43 |
| Подовження при розриві,% не менше | |
| - поздовжній напрямок | від 130 до 250 |
| - поперечний напрямок | від 100 до 210 |
| Динамічний модуль пружності, МПа: | |
| - при навантаженні 2000 Н/м2 | від 0,22 до 0,23 |
| - при навантаженні 5000 Н/м2 | від 0,60 до 0,70 |
| Паропроникність, мг (м. ч. Па) | 0,001 (практично паронепроникний) |
| Руйнівне напруження при розтягу, МПа: | |
| - поздовжній напрямок | від 0,33 до 1,9 |
| - поперечний напрямок | від 0,21 до 1,3 |
| Водопоглинання по об єму (96 годин),% від обсягу | < 1 |
| Займистість з індексом кл. 1: | |
| - по горючості | Г1 |
| - по займистості | В1 |
| - за димоутворенню | Д3 |
| Стійкість до гниття | стійкий, не піддається гниттю |
| Стійкість до хімічних продуктів | стійкий до мастил,нафти,бензину,спирту, луги і кислому середовищі |
| Екологія | не токсичний, без запаху, повністю гігієнічно і екологічно безпечний, не викликає алергії |
| Довговічність (розрахункова) | 80-90 років |
| Показник зниження ударного шуму, ДБ | 20 |
| Коефіцієнт звукопоглинання (при товщині = 10 мм), у% | |
| - частота 250 Гц | 7 |
| - частота 500 Гц | 15 |
| - частота 1000 Гц | 24 |
| - частота 4000 Гц | 50 |
| - частота 6000 Гц | 60 |
| Усадка при нагріванні (70 º С, 22 рік),% | |
| - поздовжній напрямок | від 0,54 до 1,45 |
| - поперечний напрямок | від 0,1 до 0,75 |
| Взаємозамінність (порівняльна), 1см ІЗОЛОНа = см матеріалу | |
| - пінополістирол | 1,2 |
| - мінеральна вата | 1,5 |
| - цегляна кладка | 15 |
| - деревина (ялина, сосна) | 4,5 |
Теплоізоляція стін будинкуЯк правило, щоб вирішити проблему з холодом в приміщенні буває досить запобігти втраті тепла через двері і вікна, але в деяких випадках це рішення буде лише напівзаходом.
Звукоізоляція міжкімнатних дверей своїми рукамизміст: Самостійна звукоізоляція дверного полотна Шумоізоляція розсувний конструкції
